水位自動控制器由電源電路給各個電路提供直流電源,通過檢測電路對水塔水位及范圍的測量,產生不同的電位Vs,利用遲滯比較器的特性,控制繼電器的工作狀態,從而實現對水泵工作狀態的自動控制。

水位自動控制器主要單元電路設計
1、水位自動控制器水位測量電路和水位范圍測量電路
水位范圍測量電路的功能有兩個:
(1)確定實際水位和水位控制范圍的大小關系;
(2)防止出現跳閘現象。
2、水位自動控制器水泵開關電路和顯示電路

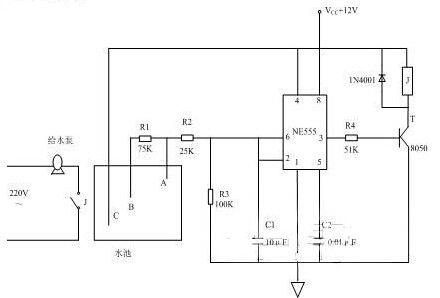

電路中的開關采用繼電器電路。而一般運算放大器的輸出電流無法驅動繼電器,因此需要加入由三極管電路構成的電流放大電路,它是一種比較典型的和簡單的電路。其中R9和R10為限流電阻,防止輸入電流過大燒毀三極管。三極管接為共集電極電路,當輸入電壓為高電平時,三極管導通飽和,可以將輸入電流放大β倍;當輸入電壓為低電平時,三極管截止,無電流通過。繼電器連接三極管的發射極,當有電流驅動時,開關吸合,對應的水泵斷開,發光二極管熄滅;當無電流驅動時,開關斷開對應的水泵通電,發光二極管亮,同時在繼電器兩端并聯入二極管進行保護。
顯示電路如圖中虛線右邊電路所示,通過發光二極管亮滅來表示電阻絲是否同通電,同時由于繼電器的驅動電流過大,需要加入限流電阻。
水位自動控制器電源電路
電源電路的設計采用的方法如圖所示電路,直接從電網供電,通過變壓器電路、整流電路、濾波電路和穩壓電路將電網中的220V交流電轉換成+12V支流電壓。電路中變壓器采用常規的鐵心變壓器,整流電路采用二極管橋式整流電路。
