水位自動控制器制作電路【圖文】 |
|
|

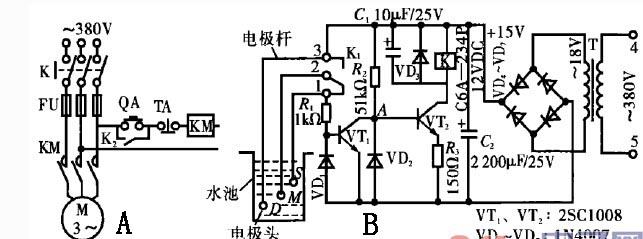

電路工作原理:圖a是電動機控制部分,圖b是水位檢測及電子開關部分。圖l - 22b中晶體管VT,、電阻蜀、R:及二極管VD.組成一個無觸點的電子開關。VTl的輸入端通過咒及直流繼電器K的復合觸點K,,分別與水位檢測元件即三個電極的控制端S、M、D相連。晶體管VTz、電阻R:、毛及二極管VD2構成具有溫度補償作用的分壓式放大電路,作為放大級并驅動直流繼電器K。電容器C2、二極管VD3為K的釋放電路,它吸收K失電時產生的反電勢,以保護晶體管VT2。VD4、VDs、VD。和VD7組成橋式整流電路,C2為濾波電容器,T為變壓器。電動機控制電路的主電路,由三相刀開關S,熔斷器FU、交流接觸器KM的主觸頭及三相異步電動機M組成。 |
